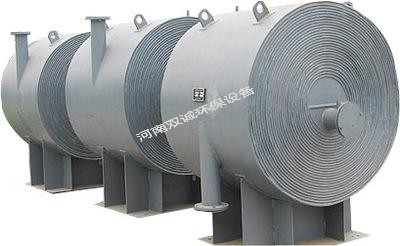

螺旋板換熱器產品結構

螺旋螺紋管式換熱器由芯體和殼體兩部分組成，芯體主要由換熱管組成，殼體由筒體和封頭等組成，上下封頭各設兩個開口，同一封頭上的開口中心呈90°角，使換熱器全部參與換熱，無死區。

螺旋板換熱器產品優點

1、螺旋螺紋管換熱器熱效率高，更加節省能量（蒸汽）

內部獨特的反向纏繞、螺旋上升的盤管結構，以逆流方式換熱，使蒸汽在換熱管束中得以充分冷凝，無須經過二次換熱，故可以節省大量蒸汽；

2、螺旋螺紋管換熱器為全不銹鋼焊接，耐高溫高壓

由于螺旋螺紋管換熱器的換熱管束和殼體全部采用不銹鋼材質，具有統一的膨脹系數，其最高承壓1.6MPa，最高耐溫400℃，不會由于壓力和溫度不穩定而引起換熱器的變形；無需減溫減壓裝置。

3、螺旋螺紋管換熱器結構緊湊，安裝方便，占地面積小

螺旋螺紋管換熱器體積小，節省基建投資；重量輕，便于安裝，設備可直接與管道相連，降低了安裝費用。

4、螺旋螺紋管換熱器使用壽命長

螺旋螺紋管換熱器利用歐文（OWEN）湍流抖振頻率準則原理，采用換熱管束最小間隙設計，有效消除了湍流抖振現象，延長了換熱器的使用壽命。

5、螺旋螺紋管換熱器結垢傾向低，維護費用低

螺旋螺紋管換熱器獨特的內部結構、獨特的表面處理工藝以及兩側介質的逆流換熱，在提高綜合傳熱系數的同時保證了換熱器具有自潔功能，結垢傾向低?？刹捎没瘜W除垢的方法清洗換熱器即可，省時、省力、費用低、效果好。

6、螺旋螺紋管換熱器節能環保

螺旋螺紋管換熱器熱媒走管程，冷媒走殼程，換熱器殼體無需保溫

螺旋板換熱器技術優勢

國內換熱設備行業技術更新速度較慢，產品換代周期較長，各廠家在技術研發方面普遍投入較低，各廠家在產品上大多是相互模仿，造成產品同質化現象比較突出。

螺旋螺紋管式換熱器最大特點來自于它超高的換熱系數，一般可為傳統管殼式換熱器的2-3倍，同時具備較好的節能效果，與傳統管殼式換熱器相比，可節能10%以上。

螺旋螺紋管式換熱器的外面也一改傳統換熱器的粗放形象，外殼從筒體到法蘭，全部選用不銹鋼材料，換熱器外表面做鏡面拋光處理，美觀性大大提高。

螺旋螺紋管式換熱器的優勢還來自于它體積和重量僅為傳統管殼式換熱器的幾分之一，安裝過程不再需要復雜的起重工具和設備，人工即可完成。

該換熱器由于管程阻力較大不適合汽源壓力較低及水/水換熱工況。
