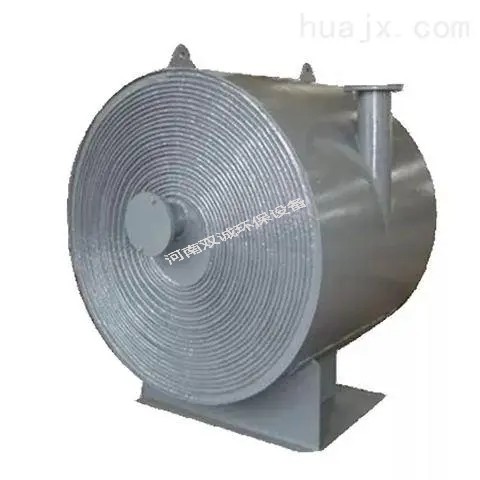

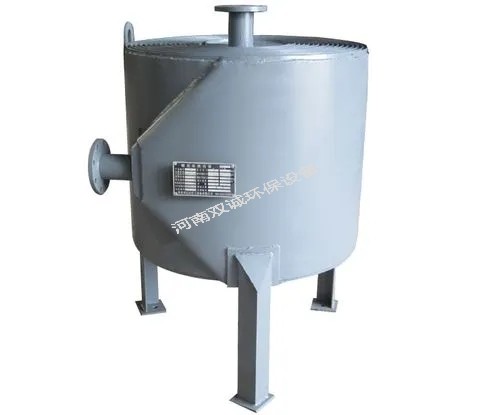

螺旋板式換熱器是由兩塊薄金屬板焊接在一塊分隔擋板上并卷成螺旋形而成的。兩塊薄金屬板在器內形成兩條螺旋形通道，在頂、底部上分別焊有蓋板或封頭。進行換熱時，冷、熱流體分別進入兩條通道，在器內作嚴格的逆流流動。兩種傳熱介質可進行全回流，增強其流動性，可大大提高設備傳熱的實際效果。即使這兩種介質的溫差很小，也能達到理論目標的實際傳熱效果。根據結構形式，可分為不可拆卸式（I型）螺旋板換熱器和可拆卸式（II型和III型）螺旋板換熱器。

       螺旋板式換熱器的應用范圍非常廣泛，主要應用于石油化工、化學工程、食品加工、制藥、冶金、造紙、暖通空調等領域中的加熱、冷卻和蒸發等過程。它由以下幾個主要部分構成：

       1、翅片：螺旋板式換熱器的主體部分是一系列平行排列的金屬翅片，通常采用鋁合金、不銹鋼等材料制成。翅片的特點是具有較大的表面積，能夠增加熱交換效率。

       2、螺旋框架：翅片通過螺旋框架連接在一起，形成螺旋板式換熱器的結構框架。螺旋框架通常由不銹鋼或碳鋼制成，具有足夠的強度和剛度，以支撐和保護整個換熱器。

       3、管束：在螺旋板式換熱器中，翅片間隔開有一系列平行排列的管束，通常有進口管束和出口管束之分。管束內部流動著需要進行熱交換的介質。

       4、進口和出口：螺旋板式換熱器通常具有進口和出口接口，用于引入和排出需要進行熱交換的介質。進口和出口通常與管束相連，形成流體的流動通道。

       5、換熱介質管路：螺旋板式換熱器還需要與供熱或供冷系統相連，通過管路輸送換熱介質。這些管路通常由金屬管道或軟管組成，以便輸送高溫或高壓的介質。

       6、護罩和支撐架：為了保護螺旋板式換熱器免受外部環境的影響，常常會在其外部設置護罩，以防止灰塵、腐蝕物等進入換熱器內部。同時，為了保證換熱器的穩定性和安全性，還需要設置支撐架來支持整個設備。

       為確保兩螺旋通道間隙保持一定，在螺旋通道內必須設置定距柱。與管殼式換熱器相比，螺旋板換熱器結構緊湊、換熱效率高、可全逆工作、在較小溫差下?lián)Q熱，具有自沖功能，能防止結垢等優點。

       總結起來，螺旋板式換熱器由翅片、螺旋框架、管束、進口和出口、換熱介質管路、護罩和支撐架等部分構成。通過這些部分的組合和協調工作，實現了介質之間的高效熱交換。
