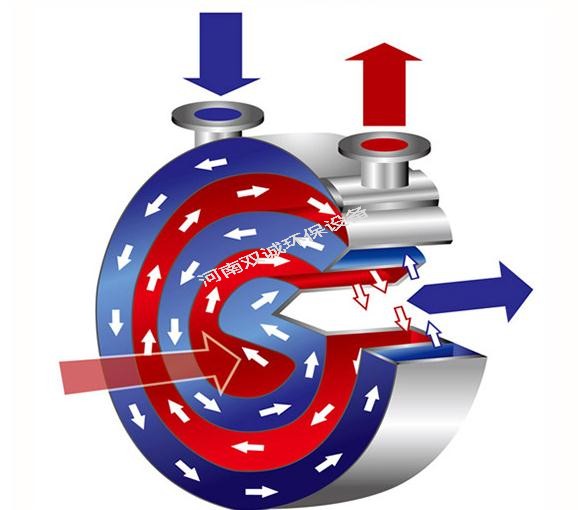

螺旋板式換熱器是由兩塊薄金屬板焊接在一塊分隔擋板上并卷成螺旋形而成的。兩塊薄金屬板在器內形成兩條螺旋形通道，在頂、底部上分別焊有蓋板或封頭。進行換熱時，冷、熱流體分別進入兩條通道，在器內作嚴格的逆流流動。兩種傳熱介質可進行全回流，增強其流動性，可大大提高設備傳熱的實際效果。即使這兩種介質的溫差很小，也能達到理論目標的實際傳熱效果。根據結構形式，可分為不可拆卸式（I型）螺旋板換熱器和可拆卸式（II型和III型）螺旋板換熱器。

       螺旋板式換熱器的應用范圍非常廣泛，主要應用于石油化工、化學工程、食品加工、制藥、冶金、造紙、暖通空調等領域。螺旋板式換熱器有兩種密封形式，即焊接密封和墊片端蓋密封。

       一、焊接密封

       1、將需要密封的通道用方鋼墊入鋼板中，軋制后焊接；

       2、將需要密封的通道用圓鋼墊進鋼板中進行焊接；

       3、在專用機床軋制斜邊形成螺旋板，在軋制過程中。軋制半徑越小，翻邊反彈越大。軋制螺旋板用于通道翻邊校正、整形后進行焊接接口。

       二、墊片端蓋密封

       螺旋板卷制、焊接后，組裝窄邊法蘭，機械加工螺旋通道兩端，然后用倒錐端蓋和墊片密封通道，根據介質特性和溫度選擇墊片材料；倒錐端蓋與螺旋體連接、下卡和螺母。
